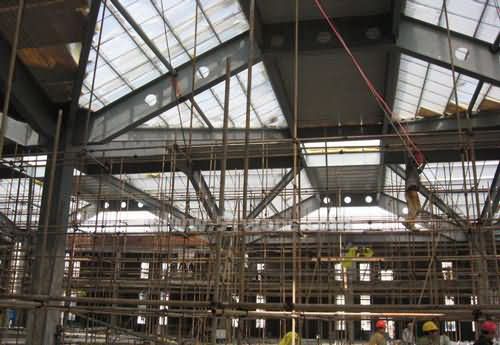

众所周知，钢结构建筑好处多多，唯独有两点需要非常注意，一个是防腐防锈，这在之前的文章中已经详细分析过，另外一个就是防火。由于钢材耐热性较砖石材料差，而且通常为大跨度建设，一旦着火没有及时控制住，很容易引起大面积坍塌，造成重大的生命和财产损失。通常钢结构主要的防火措施是在钢结构表面涂上防火涂料，形成耐火隔热保护层，提高钢结构的耐火极限。
一、钢结构防火涂料分类：
1、室内钢结构防火涂料，可用于室内或隐蔽工程钢结构表面。
2、户外钢结构防火涂料，可用于建筑室外或露天工程钢结构表面。
3、超薄钢结构防火涂料，涂层厚度小于或等于3mm.
4、薄钢结构防火涂料，涂层厚度大于3mm，小于或等于7mm。
5、厚度大于7mm，涂层厚度小于或等于3mm的厚钢结构防火涂料。
二、钢结构防火涂料施工质量控制
1、施工前选定涂料品种，观察涂料外观，容器内状态；
2、施工后观察物理力学性能：干燥时间、外观、颜色、干燥初期抗裂性、粘结强度、抗压强度、干密度等。
3、施工后检查涂料的耐久性：耐冷、耐热循环、耐水、耐暴露、耐湿热、耐酸碱、耐冻融循环、耐盐雾腐蚀等。
4、施工后测试涂料的耐火性能：涂层厚度和耐火极限。
5、构件抗火试验：钢结构的抗火性能可通过其构件的抗火试验进行检验。各种类型的构件(如梁、柱等),应选取最不利的进行试验,一般来说,应力较大,两端约束较强的构件对抗火不利。试件应与结构中的实际尺寸一致,并应模拟实际受载与两端约束情况,采用标准火灾升温,试件的防火措施应与实际结构现场一致。试验时应尽可能保持炉内温度均匀一致,炉内平均实际升温曲线按时间积分值与标准火灾升温曲线的对应理论值间的相对误差,在实验开始的10min内不应大于15%,在10~30min不应大于10%,在30min以后不应大于5%。另外任意时刻最大温度偏离不应大于±100℃。试件的耐火极限以试件失去承载力的时间来确定。
确保钢结构防火涂料耐火性能的方法
1、钢结构防火涂料的粘结强度应符合有关规范的标准。严格控制进料质量，禁止异物混入施工，尽量避免与其他工种同一施工面作业。施工前必须在相同的条件下（相同的湿度、相同的温度、相同的操作环境）对配合比进行试验，确定配合比后，在施工中严格执行。基层腻子也应在施工前进行测试和测定，以避免胶水过大或过小。
2、涂装前必须清除钢材表面或涂装基层上的油污、灰尘、泥砂、隔振器等污垢（如有防锈要求，应进行防锈处理，防锈层厚度应符合设计要求）。涂漆时应避免其他环境因素。
3、所用的工具，如滚筒刷、毛刷、喷枪等，应统一使用，并提前试涂。当施工环境控制在5℃~38℃时，相对湿度不大于85%，风速大于5m/S（4级），构件表面应冷凝，不宜使用。喷漆后4小时，以防下雨。如遇小雨，应停止作业，并妥善保护刷毛层。
4、对施工人员进行专项培训考核，严格加强施工技术监督，避免漏刷、多刷。用0.75-1kg的锤子轻敲干膜涂层，检查粘合剂是否牢固。对于不均匀的涂层，在喷涂下一层涂层之前，用铲子修补涂层。当薄涂层的裂纹大于0.5mm（厚涂型涂料裂纹大于1.0mm）时，在继续施工之前，必须进行局部改造。当要求粘贴玻璃纤维布时，应由专业施工人员操作，以避免压力过大或过小。
三、钢结构防火涂料施工验收
钢结构防火涂料施工后应进行验收，检查记录好油漆的品种，用肉眼检验防火涂料的质量，检查涂层的外观颜色是否均匀，有无漏涂，明显的裂纹和乳突情况。用手触摸涂层，观察涂层是否明显脱粉，用0.5-1kg的锤子敲击涂层，看看粘结是否牢固，是否脱落等；并用测厚针或卡尺测量涂层厚度，在使用测厚仪时，主要采用抽样检验来检验测厚仪的均匀性。不同的结构，选择点的方法是不同的。楼板和防火墙的防火涂料可以选择相邻两个纵轴和横轴交界处的面积作为单元，并在其对角线上选择一个每米长的点进行检测；整个框架结构中的梁和柱以及框架结构的上下弦，在构件长度中每隔3米取一节。对于楼板和墙，在选定的区域内至少测量5个点，对梁和柱等构件测量6或8个点。平均值被计算为精确到0.5毫米。用0.75~1kg锤击涂层的强度和空鼓现象，用1m尺测量涂层的平整度。
验收时有以下几点要求：
1.涂层厚度应符合设计要求。如果厚度低于原标准，应大于原标准的85%，厚度不足的连续面积长度不应超过1米，在5米范围内不应出现类似情况。
2.涂层应完全封闭，不应暴露或漏水。
3.涂层中不应有裂纹。如果有单独的裂纹，涂层的宽度不应大于1mm。
4.涂层与钢基体之间和各涂层之间应有牢固的结合，不应有空鼓、剥落和松动。
5.涂层表面不应有乳突，当有外观要求时，母线间接性充许偏差不应大于8mm。
四、钢结构防火涂料如何除锈
钢结构防火涂料在实际使用过程中表面或多或少可能会产生一些锈蚀，应该如何除锈呢？
如果钢结构表面是一些相对疏松的氧化皮，那么对防火涂料表面进行全面擦拭，是最简单的方法之一。
如果钢结构防火涂料的除锈是通过机械手段进行的，则有必要借助一些相关机械去除钢结构防火涂料表面的氧化层，其中最常用的是除锈机，它们可以在钢材整个操作过程中通过钢丝刷快速去除表面锈。
如果钢结构防火涂料表面的锈蚀是一种化学方法，则通常使用酸性溶液进行化学稀释，以达到除锈的目的，但选定的酸液必须保证一定的pH值。
